Рулетка, штангенциркуль и тахеометр требуют часов ручной работы, а результат всё равно содержит погрешности и человеческий фактор. Лазерное 3D сканирование решает эту проблему: за минуты оно фиксирует миллионы точек с точностью до сотых долей миллиметра. Из этой статьи вы узнаете, как устроена технология, какое оборудование существует, где сканирование приносит максимальную пользу и как избежать типичных ошибок при оцифровке объектов.
Что такое лазерное 3D сканирование и как оно работает
Лазерное 3д сканирование — это бесконтактный метод измерения, при котором прибор излучает лазерный луч, фиксирует его отражение от поверхности и вычисляет координаты каждой точки объекта. Результатом становится облако точек — массив из миллионов измерений с координатами X, Y, Z.
Из облака точек специалисты строят полигональную модель (mesh), а затем — точную твердотельную модель в САПР (CAD) или информационную модель здания в формате BIM. Именно эта цепочка превращает физический объект в цифровой двойник, пригодный для проектирования, анализа и производства.
Ключевое отличие от фотограмметрии — сканер измеряет геометрию напрямую, а не восстанавливает её по фотографиям. Это обеспечивает высокую точность измерений независимо от текстуры поверхности и освещения.
Из облака точек специалисты строят полигональную модель (mesh), а затем — точную твердотельную модель в САПР (CAD) или информационную модель здания в формате BIM. Именно эта цепочка превращает физический объект в цифровой двойник, пригодный для проектирования, анализа и производства.
Ключевое отличие от фотограмметрии — сканер измеряет геометрию напрямую, а не восстанавливает её по фотографиям. Это обеспечивает высокую точность измерений независимо от текстуры поверхности и освещения.
Лазерная технология 3d сканирования переводит физическую геометрию в цифровую форму быстро, бесконтактно и с метрологической точностью.
Основные технологии лазерного сканирования
Существует три базовых принципа, на которых строится 3d лазерное сканирование объектов:
- Времяпролетная (Time-of-Flight). Прибор измеряет время, за которое импульс лазера доходит до объекта и возвращается. Дальность — до сотен метров и километров, точность — миллиметры и сантиметры. Оптимальна для зданий, карьеров, мостов.
- Фазовая. Сканер анализирует сдвиг фазы отражённого модулированного луча. Дальность меньше (до 100–150 м), зато точность выше — 1–3 мм*, а скорость достигает 1–2 млн точек в секунду*. Стандарт для съёмки интерьеров и промышленных цехов.
- Триангуляционная. Лазерная линия проецируется на объект, камера фиксирует её искажение, а геометрия вычисляется по правилам триангуляции. Точность — до 0,02–0,05 мм*, но рабочая зона ограничена десятками сантиметров. Применяется для деталей, отливок, ювелирных изделий.
Выбор технологии определяется масштабом задачи — от километровых карьеров до миниатюрных деталей с микронными допусками.
Типы оборудования: от ручных сканеров до наземных LIDAR
Лазерное сканирование 3d сканером выполняется устройствами разных классов, и правильный выбор напрямую влияет на результат.

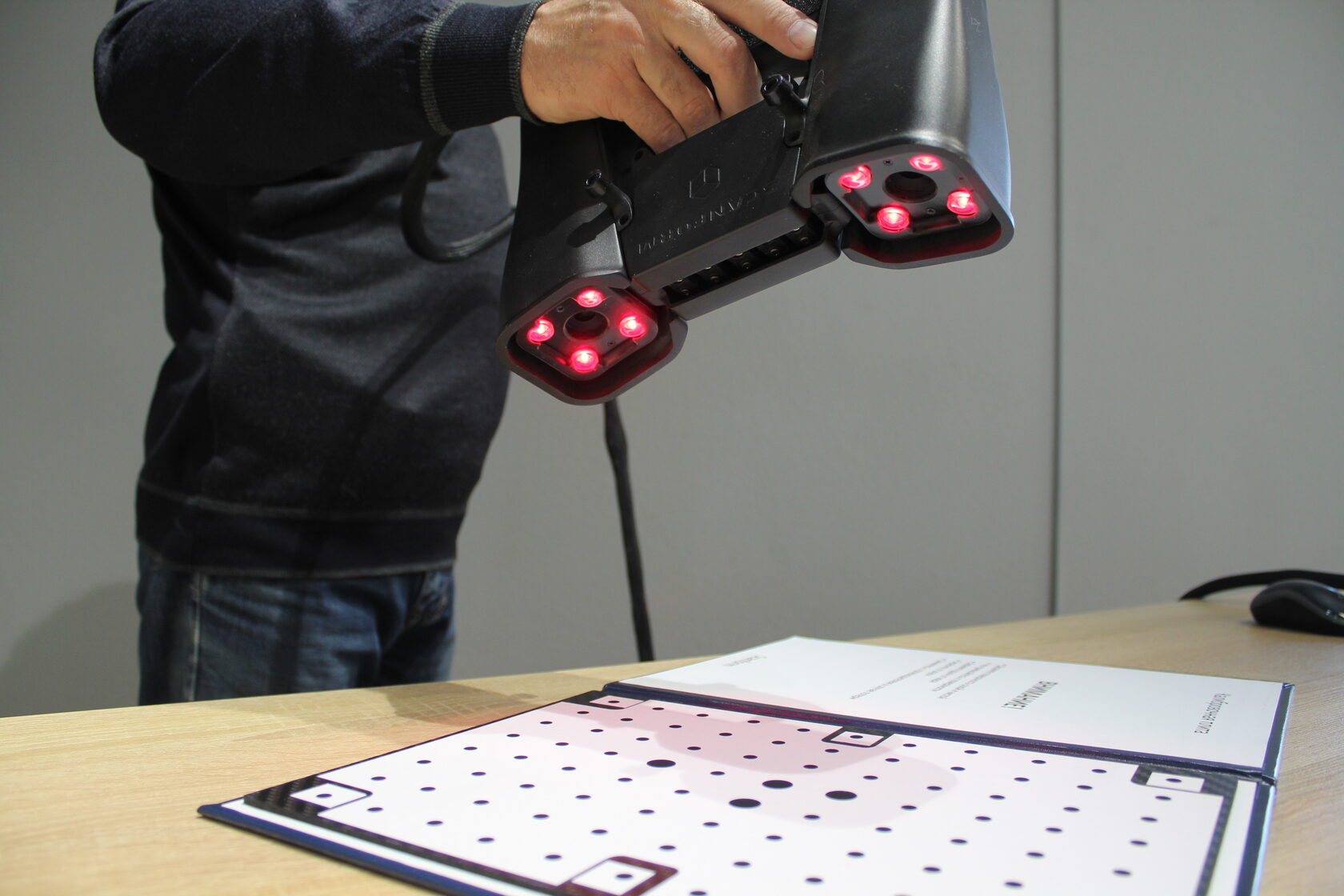

Ручные сканеры дают свободу перемещения вокруг объекта и высокую детализацию. Наземные станции обеспечивают охват больших территорий с одной стоянки. Мобильные системы выигрывают в скорости: здание в 10 000 м² можно обойти за час*.
Универсального прибора не существует — оборудование подбирают под размер объекта, требуемую точность и условия съёмки.
Ключевые сферы применения
Лазерное 3 д сканирование давно вышло за рамки экспериментальной технологии и стало рабочим инструментом в целом ряде отраслей.
1. Промышленность и контроль качества. Сравнение отсканированной детали с эталонной CAD-моделью выявляет отклонения геометрии в виде наглядной цветовой карты. Контроль геометрии отливок, штамповок и сварных конструкций занимает минуты вместо часов.
2. Строительство и архитектура. Обмеры зданий, создание BIM-моделей существующих объектов, контроль монтажа конструкций, фиксация скрытых работ. Сканирование сокращает сроки обмерных работ на 50–70%* по сравнению с ручными методами.
3. Реверс-инжиниринг (обратное проектирование). Когда чертежи детали утрачены или изделие снято с производства, оцифровка деталей позволяет восстановить конструкторскую документацию и запустить производство заново.
4. Сохранение культурного наследия. Памятники, скульптуры и исторические фасады оцифровываются для реставрации и цифровых архивов — так был задокументирован собор Нотр-Дам до пожара, что помогло в его восстановлении.
5. Энергетика и нефтегаз. Съёмка трубопроводных эстакад и технологических установок для реконструкции без остановки производства.
1. Промышленность и контроль качества. Сравнение отсканированной детали с эталонной CAD-моделью выявляет отклонения геометрии в виде наглядной цветовой карты. Контроль геометрии отливок, штамповок и сварных конструкций занимает минуты вместо часов.
2. Строительство и архитектура. Обмеры зданий, создание BIM-моделей существующих объектов, контроль монтажа конструкций, фиксация скрытых работ. Сканирование сокращает сроки обмерных работ на 50–70%* по сравнению с ручными методами.
3. Реверс-инжиниринг (обратное проектирование). Когда чертежи детали утрачены или изделие снято с производства, оцифровка деталей позволяет восстановить конструкторскую документацию и запустить производство заново.
4. Сохранение культурного наследия. Памятники, скульптуры и исторические фасады оцифровываются для реставрации и цифровых архивов — так был задокументирован собор Нотр-Дам до пожара, что помогло в его восстановлении.
5. Энергетика и нефтегаз. Съёмка трубопроводных эстакад и технологических установок для реконструкции без остановки производства.
3d лазерное сканирование объектов эффективно везде, где нужна точная геометрия реального мира — от миниатюрной детали до промышленного комплекса.
Пошаговый процесс: от подготовки до готовой модели
Типовой проект лазерного 3d сканирования включает пять этапов:
1. Постановка задачи. Определяются требуемая точность, формат результата (облако точек, mesh, CAD, BIM) и уровень детализации.
2. Подготовка объекта. Расстановка марок-мишеней для сшивки сканов, при необходимости — матирование блестящих поверхностей специальным спреем.
3. Полевые работы. Съёмка с нескольких позиций (станций) так, чтобы зоны перекрывались на 20–30%* и не оставалось «слепых» участков.
4. Регистрация и очистка данных. Отдельные сканы объединяются в единое облако точек, удаляются шумы, посторонние объекты и артефакты.
5. Моделирование. Построение полигональной модели, поверхностей или параметрической CAD/BIM-модели, подготовка чертежей и отчётов.
1. Постановка задачи. Определяются требуемая точность, формат результата (облако точек, mesh, CAD, BIM) и уровень детализации.
2. Подготовка объекта. Расстановка марок-мишеней для сшивки сканов, при необходимости — матирование блестящих поверхностей специальным спреем.
3. Полевые работы. Съёмка с нескольких позиций (станций) так, чтобы зоны перекрывались на 20–30%* и не оставалось «слепых» участков.
4. Регистрация и очистка данных. Отдельные сканы объединяются в единое облако точек, удаляются шумы, посторонние объекты и артефакты.
5. Моделирование. Построение полигональной модели, поверхностей или параметрической CAD/BIM-модели, подготовка чертежей и отчётов.
Качество итоговой модели закладывается ещё на этапе планирования съёмки, а не только при обработке данных.
Преимущества внедрения для бизнеса
- Скорость. Обмер цеха или фасада занимает часы вместо недель.
- Точность. Погрешность в доли миллиметра исключает дорогостоящие переделки при монтаже и производстве.
- Полнота данных. Фиксируется весь объект целиком — если позже понадобится размер, который «забыли измерить», он уже есть в облаке точек.
- Безопасность. Бесконтактная съёмка опасных зон: высотных конструкций, действующих производств, аварийных зданий.
- Снижение брака. Ранний контроль геометрии сокращает процент дефектной продукции на 20–40%* по данным ряда производств.
Экономический эффект складывается из экономии времени, исключения ошибок измерений и предотвращения коллизий на этапе проектирования.
Обработка данных и программное обеспечение
Сырое облако точек — лишь полуфабрикат. Для работы с ним используются несколько классов ПО:
Объём данных значителен: одно облако точек здания может занимать десятки гигабайт, поэтому важно заранее продумать хранение и передачу файлов заказчику.
- Регистрация сканов: Leica Cyclone, FARO SCENE, Trimble RealWorks;
- Обработка полигональных моделей: Geomagic Wrap, Meshlab, PolyWorks;
- Реверс-инжиниринг: Geomagic Design X, QUICKSURFACE;
- BIM-моделирование: Revit, Archicad с плагинами для облаков точек;
- Контроль геометрии: GOM Inspect, Geomagic Control X.
Объём данных значителен: одно облако точек здания может занимать десятки гигабайт, поэтому важно заранее продумать хранение и передачу файлов заказчику.
Результат зависит не только от сканера, но и от квалификации специалиста по обработке и правильно выбранного ПО.
Типичные ошибки и способы их избежать
- Блестящие и чёрные поверхности. Лазер отражается зеркально или поглощается. Решение — матирующий спрей или сканеры с настройкой мощности излучения.
- Недостаточное перекрытие сканов. Ведёт к ошибкам сшивки. Решение — планирование стоянок и использование опорных марок.
- Игнорирование требуемой точности. Съёмка «с запасом» раздувает бюджет, съёмка «на глаз» делает данные бесполезными. Решение — техническое задание с допусками.
- Вибрации и движение объекта. Смазывают данные. Решение — стабильная установка прибора и фиксация объекта.
Большинство проблем предотвращается на этапе подготовки — грамотное планирование дешевле повторного выезда.
Будущее технологии: тренды и перспективы
Развитие идёт по трём направлениям. Первое — миниатюризация: LIDAR-модули уже встраиваются в смартфоны и планшеты, делая базовую оцифровку массовой. Второе — автоматизация: алгоритмы на основе ИИ самостоятельно классифицируют облака точек, распознавая стены, трубы и оборудование. Третье — интеграция с цифровыми двойниками: регулярное сканирование становится частью жизненного цикла зданий и производств.
Технология движется в сторону доступности и автоматической интерпретации данных, снижая порог входа для бизнеса.
Частые вопросы
Можно ли сканировать блестящие или прозрачные объекты? Напрямую — сложно: луч отражается или проходит насквозь. Проблема решается нанесением смываемого матирующего спрея толщиной несколько микрон.
Какая точность у лазерного 3D сканирования? От 0,01–0,05 мм* у триангуляционных сканеров для деталей до 3–10 мм* у наземных станций для зданий. Точность подбирается под задачу.
Сколько стоит услуга сканирования? Зависит от размера объекта, требуемой точности и формата результата. Съёмка небольшой детали дешевле, чем оцифровка здания с построением BIM-модели, — цены различаются на порядки.
Чем лазерное сканирование отличается от фотограмметрии? Сканер измеряет геометрию напрямую лазером и не зависит от текстуры и освещения. Фотограмметрия дешевле, но уступает в точности и стабильности результата.
В каком виде передаётся результат? Облако точек (E57, LAS, PTS), полигональная модель (STL, OBJ), CAD-модель (STEP, IGES) или BIM-модель (RVT, IFC) — по согласованию с заказчиком.
Какая точность у лазерного 3D сканирования? От 0,01–0,05 мм* у триангуляционных сканеров для деталей до 3–10 мм* у наземных станций для зданий. Точность подбирается под задачу.
Сколько стоит услуга сканирования? Зависит от размера объекта, требуемой точности и формата результата. Съёмка небольшой детали дешевле, чем оцифровка здания с построением BIM-модели, — цены различаются на порядки.
Чем лазерное сканирование отличается от фотограмметрии? Сканер измеряет геометрию напрямую лазером и не зависит от текстуры и освещения. Фотограмметрия дешевле, но уступает в точности и стабильности результата.
В каком виде передаётся результат? Облако точек (E57, LAS, PTS), полигональная модель (STL, OBJ), CAD-модель (STEP, IGES) или BIM-модель (RVT, IFC) — по согласованию с заказчиком.
Заключение
Лазерное 3D сканирование превратилось из нишевой технологии в базовый инструмент промышленности, строительства и проектирования. Оно ускоряет обмеры в разы, исключает ошибки ручных измерений и даёт полную цифровую копию объекта, пригодную для реверс-инжиниринга, контроля геометрии и BIM-моделирования.
Если в вашем проекте нужны точные данные о реальном объекте — от детали до промышленного комплекса, — имеет смысл проконсультироваться со специалистами по 3D-сканированию: правильно поставленная задача и подходящее оборудование окупают себя уже на первом этапе работ. Компания Урал3Д предлагает свои услуги по сканированию различных объектов: моделей, деталей, людей.
Если в вашем проекте нужны точные данные о реальном объекте — от детали до промышленного комплекса, — имеет смысл проконсультироваться со специалистами по 3D-сканированию: правильно поставленная задача и подходящее оборудование окупают себя уже на первом этапе работ. Компания Урал3Д предлагает свои услуги по сканированию различных объектов: моделей, деталей, людей.
