Пока у объекта нет цифровой 3D-модели, его невозможно тиражировать, модифицировать или изготовить. Без неё нельзя корректно напечатать деталь, проверить собираемость, снять мастер-модель или повторить сломанный узел. 3D-моделирование как раз закрывает этот разрыв: предмет описывают числами, поверхностями и связями, а не только словами и фото.
Ниже — подробный разбор: чем инженерная 3D-модель отличается от красивой картинки, из каких этапов состоит процесс проектирования деталей и где чаще всего теряется точность. Это поможет поставить задачу и оценить результат, даже если вы не работаете в CAD каждый день.
Ниже — подробный разбор: чем инженерная 3D-модель отличается от красивой картинки, из каких этапов состоит процесс проектирования деталей и где чаще всего теряется точность. Это поможет поставить задачу и оценить результат, даже если вы не работаете в CAD каждый день.
Что такое 3D-моделирование и чем модель отличается от изображения
3D-моделирование — это построение трёхмерного описания объекта: форма, размеры, отверстия, сопряжения, иногда материал и назначение поверхностей. В инженерной практике модель почти всегда создают в CAD — системе автоматизированного проектирования, где геометрия задаётся размерами и зависимостями, а не «на глаз».
Картинка, рендер и даже качественное фото показывают, как объект выглядит. Модель отвечает на другой вопрос: какая у него геометрия. У неё есть толщина стенки, диаметр отверстия, база для размеров, замкнутый объём. Если файл пойдёт в 3D-печать, он должен читаться как инструкция для машины, а не как иллюстрация.
Поэтому хороший результат — не тот, где «кнопки нажаты красиво». Это геометрия, в которой учтены условия эксплуатации, технология изготовления и конечная цель: посмотреть, согласовать, напечатать, отлить, восстановить деталь.
Если 3D-сканирование можно сравнить со «снимком» реальности, то моделирование ближе к чертежу и расчёту: объект собирают заново, даже когда прототипа ещё нет.
Картинка, рендер и даже качественное фото показывают, как объект выглядит. Модель отвечает на другой вопрос: какая у него геометрия. У неё есть толщина стенки, диаметр отверстия, база для размеров, замкнутый объём. Если файл пойдёт в 3D-печать, он должен читаться как инструкция для машины, а не как иллюстрация.
Поэтому хороший результат — не тот, где «кнопки нажаты красиво». Это геометрия, в которой учтены условия эксплуатации, технология изготовления и конечная цель: посмотреть, согласовать, напечатать, отлить, восстановить деталь.
Если 3D-сканирование можно сравнить со «снимком» реальности, то моделирование ближе к чертежу и расчёту: объект собирают заново, даже когда прототипа ещё нет.
Модель ценна не картинкой на экране, а тем, что по ней можно измерить, изменить и изготовить объект без потери смысла конструкции
Зачем нужно 3D-моделирование предметов в практике
Создание 3D-моделей требуется там, где физического изделия ещё нет, оно неполное или его нельзя повторно разобрать «до винтика». Предмет в этом контексте — не абстракция, а конкретная вещь: крышка, кронштейн, корпус пульта, макет вывески, прототип ручки.
Типовые причины начать работу:
Отдельно стоит восстановление. Изношенную или сколотую деталь не копируют один в один: выработку компенсируют, оси выравнивают, отверстия возвращают к номиналу. Это не скульптура, а инженерное решение.
В промышленности к этому добавляется оптимизация под аддитивное производство: убрать лишний материал, заложить рёбра жесткости или решётку, снизить массу засчет вычитания ненагруженного объема детали. Такой подход называют топологической оптимизацией. Без исходной модели он не работает.
Типовые причины начать работу:
- изделия нет, есть только идея, эскиз или техническое задание;
- предмет есть, но чертеж утерян, а повторить форму нужно точно;
- нужно проверить сборку до запуска в серию;
- объект будут печатать, и «похожести» недостаточно;
- существующий файл нельзя поправить: сетка сыпется, размеры не бьются.
Отдельно стоит восстановление. Изношенную или сколотую деталь не копируют один в один: выработку компенсируют, оси выравнивают, отверстия возвращают к номиналу. Это не скульптура, а инженерное решение.
В промышленности к этому добавляется оптимизация под аддитивное производство: убрать лишний материал, заложить рёбра жесткости или решётку, снизить массу засчет вычитания ненагруженного объема детали. Такой подход называют топологической оптимизацией. Без исходной модели он не работает.
3D-моделирование имеет смысл, когда результат должен совпасть с функцией детали, а не только с её внешним видом.
3D-моделирование объекта: от габарита до назначения
Проектирование объекта начинается не с выбора программы, а с ответа, что это за объект и что с ним будут делать (определение функции). Один и тот же элемент может быть сувениром, корпусом электроники или оснасткой. Требования к точности, толщинам и внутренним полостям будут разными.
Перед построением обычно фиксируют:
Объект с «красивой» внешней формой и пустой, нетехнологичной внутренностью часто непригоден. Для печати важны замкнутый объём и оптимальная толщина. Для сборки — зазоры. Для мастер-модели — то, как с неё снимут форму. Для прототипа — скорость проведения испытаний.
Именно поэтому одно фото «сверху» редко описывает объект. Скрытые полости, уклоны, симметрия, место излома видны только в нескольких ракурсах или на чертеже.
Перед построением обычно фиксируют:
- условия окружающей среды эксплуатации;
- габариты и критичные размеры;
- с чем объект сопрягается;
- материал будущего изделия, если он уже известен;
- способ изготовления: печать, механообработка, литьё, ручная доработка;
- какие поверхности декоративные, а какие рабочие.
Объект с «красивой» внешней формой и пустой, нетехнологичной внутренностью часто непригоден. Для печати важны замкнутый объём и оптимальная толщина. Для сборки — зазоры. Для мастер-модели — то, как с неё снимут форму. Для прототипа — скорость проведения испытаний.
Именно поэтому одно фото «сверху» редко описывает объект. Скрытые полости, уклоны, симметрия, место излома видны только в нескольких ракурсах или на чертеже.
Чем яснее назначение объекта, тем меньше произвольных решений в геометрии и тем проще потом менять модель, а не проектировать её с нуля.
Виды 3D-моделирования: параметрическое и органическое
В практике обычно разделяют два подхода. Они не «лучше / хуже», а заточены под разные задачи.
Параметрическое твердотельное моделирование строит объект размерами и зависимостями. Изменили диаметр — перестроились связанные фаски и отверстия. Так делают корпуса, детали машин, крепёж, оснастку, архитектурные узлы. Типичный инструмент — CAD: SolidWorks, Fusion 360, КОМПАС-3D и аналоги.
Органическое ближе к цифровой лепке. Поверхности плавные, «скульптурные», их неудобно описывать размерами. Так работают с ювелирными формами, сложными обводами, анатомическими наглядными моделями, объектами со свободной пластикой. Здесь чаще используют ZBrush, Blender и похожие редакторы.
На практике границы размыты. Корпус может быть параметрическим, а эргономичная рукоятка на нём — органической. Тогда модель собирают гибридно и в конце сводят к одному пригодному формату.
Параметрическое твердотельное моделирование строит объект размерами и зависимостями. Изменили диаметр — перестроились связанные фаски и отверстия. Так делают корпуса, детали машин, крепёж, оснастку, архитектурные узлы. Типичный инструмент — CAD: SolidWorks, Fusion 360, КОМПАС-3D и аналоги.
Органическое ближе к цифровой лепке. Поверхности плавные, «скульптурные», их неудобно описывать размерами. Так работают с ювелирными формами, сложными обводами, анатомическими наглядными моделями, объектами со свободной пластикой. Здесь чаще используют ZBrush, Blender и похожие редакторы.
На практике границы размыты. Корпус может быть параметрическим, а эргономичная рукоятка на нём — органической. Тогда модель собирают гибридно и в конце сводят к одному пригодному формату.
Отдельно стоит сказать о сеточных моделях (чаще всего в формате STL). Это не «живая» параметрика, а оболочка, разбитая на тысячи треугольников (полигонов). Её удобно отправлять в слайсер, но неудобно глубоко править. Поэтому исходник из CAD и модель в формате STL — разные сущности.
Вид моделирования выбирают по геометрии и по тому, что важнее потом: быстро сменить размер или сохранить сложную форму.
Откуда берётся геометрия: чертёж, фото, эскиз, сканирование
Создание 3D-модели всегда опирается на исходные данные. Их полнота определяет и срок, и достижимую точность, и число уточнений.
Чертёж. Даёт наилучшую сходимость с будущим изделием, если читаются виды, размеры, посадки, резьбы, радиусы. Подойдут PDF, сканы, DWG, файлы КОМПАС. Чем меньше «на глаз», тем меньше неточностей.
Фото. Работает, когда объекта нет в CAD, но он существует физически. Нужны несколько ракурсов и хотя бы предполагаемые размеры: линейка в кадре, известный габарит, замер посадки. Одно тёмное фото не заменяет обмер.
Эскиз. Рисунок, схема, набросок, текстовое описание. Это нормальная точка старта для нового предмета, если заранее согласовать, какие размеры критичны, а какие можно уточнить на промежуточном просмотре.
3D-сканирование и реверс-инжиниринг. Сканер снимает фактическую форму. Но сырая сетка — ещё не рабочая модель: на ней остаются шумы, скрытые зоны, сколы, выработка. Реверс-инжиниринг как раз превращает «снимок» в управляемую геометрию: восстанавливают оси, отверстия, симметрию, номинальные размеры.
Что обычно фиксируют в техническом задании:
Чертёж. Даёт наилучшую сходимость с будущим изделием, если читаются виды, размеры, посадки, резьбы, радиусы. Подойдут PDF, сканы, DWG, файлы КОМПАС. Чем меньше «на глаз», тем меньше неточностей.
Фото. Работает, когда объекта нет в CAD, но он существует физически. Нужны несколько ракурсов и хотя бы предполагаемые размеры: линейка в кадре, известный габарит, замер посадки. Одно тёмное фото не заменяет обмер.
Эскиз. Рисунок, схема, набросок, текстовое описание. Это нормальная точка старта для нового предмета, если заранее согласовать, какие размеры критичны, а какие можно уточнить на промежуточном просмотре.
3D-сканирование и реверс-инжиниринг. Сканер снимает фактическую форму. Но сырая сетка — ещё не рабочая модель: на ней остаются шумы, скрытые зоны, сколы, выработка. Реверс-инжиниринг как раз превращает «снимок» в управляемую геометрию: восстанавливают оси, отверстия, симметрию, номинальные размеры.
Что обычно фиксируют в техническом задании:
- цель: просмотр, печать, оснастка, замена детали;
- список критичных размеров;
- допустимые упрощения;
- формат сдачи: CAD-исходник, STEP, STL;
- будут ли правки после первого показа.
Модель должна максимально точно отражать параметры и функцию своих исходников. Чем раньше ясны размеры и цель, тем меньше в модели импровизации.
Моделирование 3D-модели под печать и производство
Если файл пойдёт в 3D-печать, в геометрии появляются технологические ограничения. Красивая на экране поверхность может дать тонкую стенку, незамкнутый объём, нулевые грани или пересечения тел. Тогда слайсер либо выдаст ошибку, либо напечатает брак.
На что смотрят при подготовке:
Проверку сетки обычно делают в специализированных утилитах — например, в Netfabb или Materialise Magics: ищут пересечения, разрывы, перевёрнутые треугольники. Один незаметный дефект способен испортить многочасовую печать. Для металла цена ошибки ещё выше: это уже не «куча пластика», а потерянный материал и время машины.
Отдельно продумывают ориентацию. От неё зависят прочность детали, качество поверхности и объём поддержек. Это тоже часть моделирования, хотя кнопка «печать» находится уже в другом ПО.
Если модель нужна не для эксплуатации, а как мастер-модель, прототип или макет, критерии другие: съём с формы, сборка, доступ к крепежу, жёсткость тонких панелей. Но принцип тот же: геометрия подчинена способу изготовления.
На что смотрят при подготовке:
- модель замкнута, без «дыр» в сетке;
- при подготовке STL нормали ориентированы корректно;
- толщины соответствуют процессу и материалу;
- отверстия и зазоры не зарастут с учётом точности печати;
- острые кромки, где нужно, скруглены;
- крупные объекты можно разрезать на печатные части с замками или штифтами.
Проверку сетки обычно делают в специализированных утилитах — например, в Netfabb или Materialise Magics: ищут пересечения, разрывы, перевёрнутые треугольники. Один незаметный дефект способен испортить многочасовую печать. Для металла цена ошибки ещё выше: это уже не «куча пластика», а потерянный материал и время машины.
Отдельно продумывают ориентацию. От неё зависят прочность детали, качество поверхности и объём поддержек. Это тоже часть моделирования, хотя кнопка «печать» находится уже в другом ПО.
Если модель нужна не для эксплуатации, а как мастер-модель, прототип или макет, критерии другие: съём с формы, сборка, доступ к крепежу, жёсткость тонких панелей. Но принцип тот же: геометрия подчинена способу изготовления.
В модель заранее закладывают технологию изготовления. Иначе исправлять приходится не эскиз, а уже напечатанный брак.
Как обычно устроен процесс создания модели
Последовательность почти всегда одна и та же, вне зависимости от сложности модели. Меняется только глубина каждого шага.
Имеет смысл не детализировать изделие, пока не утверждены посадочные размеры и габарит. Иначе правки идут по всей истории построений. Для параметрической модели это особенно болезненно: поздний «маленький» размер иногда ломает половину эскизов.
Сроки зависят не от «сложности на вид», а от полноты данных и числа связей. Корпус с двумя десятками посадок по хорошему чертежу может быть быстрее органического объекта «без размеров».
- Сбор исходников. Чертёж, фото с нескольких ракурсов, эскиз, образец, старый файл, результаты сканирования.
- Постановка задачи. Что считается готовым результатом и какие размеры важны в последующем.
- Выбор подхода. Параметрика, органика или гибрид; нужен ли реверс-инжиниринг.
- Построение геометрии. Сначала габарит и базы, затем отверстия, сопряжения, мелкие элементы.
- Промежуточная проверка. Сравнение с исходником, контрольные размеры, визуальный осмотр скрытых зон.
- Подготовка выдачи. Экспорт, проверка STL, если нужна печать; сохранение исходника, если модель будут менять.
Имеет смысл не детализировать изделие, пока не утверждены посадочные размеры и габарит. Иначе правки идут по всей истории построений. Для параметрической модели это особенно болезненно: поздний «маленький» размер иногда ломает половину эскизов.
Сроки зависят не от «сложности на вид», а от полноты данных и числа связей. Корпус с двумя десятками посадок по хорошему чертежу может быть быстрее органического объекта «без размеров».
Процесс экономит время, когда согласовывают смысл модели до полировки мелочей, а не после.
Как понять, что 3D-модель выполнена корректно
Заказчику и исполнителю нужна общая шкала качества. Иначе спор сводится к «мне не нравится картинка».
Практичные критерии:
Полезно смотреть не только красочный ракурс. Сечение, прозрачность, сетка, дерево построений и таблица размеров говорят о модели больше, чем финальный рендер.
Если объект сканировали, отдельно проверяют, не перенесли ли в модель грязь, люфт и скол как «истину». Реверс-инжиниринг как раз отличает фактическую изношенную форму от той, которой деталь должна быть.
Практичные критерии:

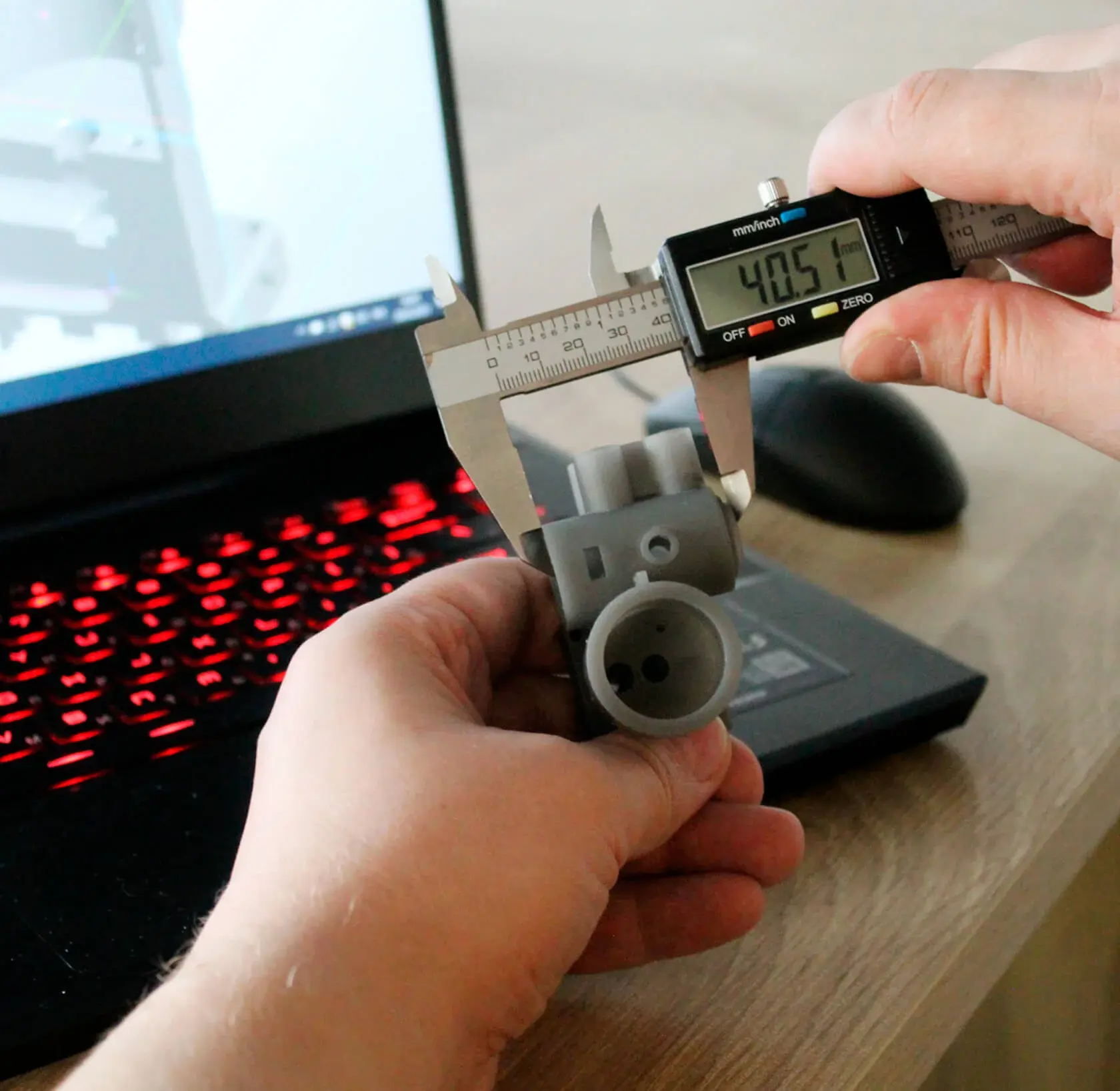

- критичные размеры совпадают с ТЗ или с обмером в оговорённом допуске;
- объект собирается с соседними деталями хотя бы на уровне контрольных сопряжений;
- нет случайных щелей, наложений и «нулевой» толщины;
- файл открывается в целевой программе и, если нужно, режется в слайсере без ремонта с нуля;
- исходник можно править: размеры не зафиксированы там, где правки вероятны;
- внешний вид соответствует согласованным упрощениям, а не скрывает дыры геометрией.
Полезно смотреть не только красочный ракурс. Сечение, прозрачность, сетка, дерево построений и таблица размеров говорят о модели больше, чем финальный рендер.
Если объект сканировали, отдельно проверяют, не перенесли ли в модель грязь, люфт и скол как «истину». Реверс-инжиниринг как раз отличает фактическую изношенную форму от той, которой деталь должна быть.
Качество модели проверяют размерами, собираемостью и пригодностью файла, а не одним эффектным кадром.
Типичные ошибки при 3D моделировании и как их избежать
Ошибки редко выглядят драматично на экране. Они всплывают на печати, на сборке или в момент, когда нужно «чуть сдвинуть» отверстие.
Частые промахи:
Как снизить риск:
Отдельная ловушка — ожидание, что любую форму можно «просто нарисовать». Сложный объект без размеров всё равно потребует допущений. Чем раньше допущения названы, тем меньше разочарований.
Частые промахи:
- строить по одному фото без масштаба;
- делать стенки «как на картинке», без минимальной толщины;
- экспортировать STL и выбрасывать параметрический исходник;
- копировать износ и деформацию как рабочую геометрию;
- не проверять сетку на дыры и пересечения;
- закладывать зазоры «в ноль», будто печать не даёт погрешности;
- менять назначение объекта на полпути и не пересматривать толщины.
Как снизить риск:
- писать короткое ТЗ даже для «простой» крышки;
- снимать объект с нескольких ракурсов и с линейкой;
- согласовывать промежуточный результат, а не только финал;
- хранить CAD-исходник отдельно от сетки;
- проверять файл тем же способом, каким его будут использовать: в слайсере, в сборке, на контрольных размерах.
Отдельная ловушка — ожидание, что любую форму можно «просто нарисовать». Сложный объект без размеров всё равно потребует допущений. Чем раньше допущения названы, тем меньше разочарований.
Большинство срывов идёт от неполной задачи и проверки модели не тем инструментом, которым ею будут пользоваться.
Заключение
3D-моделирование — это способ перевести физический объект или идею в язык точной геометрии, с которой можно работать: менять размеры, проверять сборку, готовить мастер-модели или запускать аддитивное производство. Проектирование требует понимания функции будущей детали. Процесс начинается с назначения, исходных данных и ограничений технологии, а не с выбора красивого ракурса. Качественная 3D-модель получается только тогда, когда есть внятные исходники (чертежи, замеры, сканы) и когда результат проверяется как файл для станка, а не как иллюстрация. Параметрика, органика, гибрид и реверс-инжиниринг — только инструменты. Смысл задаёт конечная цель изделия.
Если предстоит заказ или самостоятельная работа, полезно заранее собрать исходники, выписать критичные размеры и решить, что считается готовым: просмотр, правка, печать или замена узла. Такой короткий контур снимает большую часть неопределённости ещё до первой линии в CAD.
Если предстоит заказ или самостоятельная работа, полезно заранее собрать исходники, выписать критичные размеры и решить, что считается готовым: просмотр, правка, печать или замена узла. Такой короткий контур снимает большую часть неопределённости ещё до первой линии в CAD.
